| >>>概述 | |

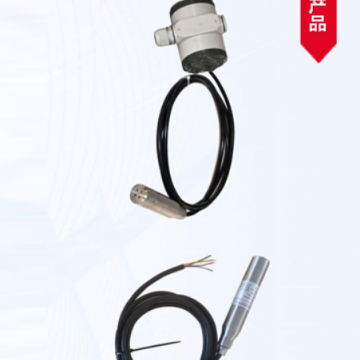

| HX系列液位变送器分为HX800K和HX800T两种型号。HX800K选用著名的美国NovaSensor公司高精度、高稳定性扩散硅压力传感器组件。HX800T选用E+H公司的干式陶瓷电容传感器，两种液位变送器经过高质量的传感器、封闭技术以及完善的装配工艺确保了该产品的优异质量和更佳性能。两种型号液位变送器都分电缆型、铠装型两种介质测量类型。铠装型产品可以抵御多种腐蚀性溶液的侵蚀，HX系列液位变送器有模拟型和智能型能够满足客户需求。 | |
| >>>特点 | >>>技术指标 |
| □一体式、分体式 □电缆型、铠装型 □防雷击、方射频干扰 □反向极性保护及限流保护 □本质安全防爆 □零点、量程外部连续可调 □高精度、高稳定性、高可靠性 |
测量介质：水及一般非腐蚀性液体（电缆型） 与316L不锈钢兼容的各种液体（铠装型） 量程范围：0～0.3m,0～350m(参见选型表) 过载压力：最大量程的2倍 输出信号：4～20Mvdc（二线制） 工作电压：24VDC10%(二线制) 温度范围：-20～+85℃ |
| >>>负载电阻 | >>>结构特性 |
| （4-～20mA）：R=（U-14）/0.02 其中：U为电源电压， R0为电缆内阻 （0～10mA）:R≤1KΩ （0～5V）：R≤300Ω |
隔离材料：316不锈钢膜片、钽膜片、陶瓷膜片 探头材料：1Cr18Ni9Ti 引出线：Ф9外径双层耐磨防水气电缆（电缆型） Ф6外径不锈钢铠装管（铠装型） 接线盒：低筒铝合金 指示表：0～100%线性指示、31/2LCD数字显示器 |
| >>>选型规格表 |
| HXT800 | 液位变送器 | ||||||||||||||||
| 代码 | 传感器膜片 | ||||||||||||||||
| K1 | 316膜片 | ||||||||||||||||
| K2 | 胆膜片 | ||||||||||||||||
| T | 陶瓷膜片 | ||||||||||||||||
| 代码 | 输出信号 | ||||||||||||||||
| 1 | 模拟型 | ||||||||||||||||
| 2 | 智能型 | ||||||||||||||||
| 代码 | 最大测量范围 | ||||||||||||||||
| 01 | 0～0.3mm | 0～1.0mm | |||||||||||||||
| 02 | 0～1.0mm | 0～3.5mm | |||||||||||||||
| 03 | 0～3.5mm | 0～10mm | |||||||||||||||
| 04 | 0～10mm | 0～20mm | |||||||||||||||
| 05 | 0～20mm | 0～70mm | |||||||||||||||
| 06 | 0～70mm | 0～170mm | |||||||||||||||
| 07 | 0～170mm | 0～350mm | |||||||||||||||
| 00 | 约定的特殊要求 | ||||||||||||||||
| 代码 | 精度等级 | ||||||||||||||||
| 01 | 0.25 | ||||||||||||||||
| 02 | 0.5 | ||||||||||||||||
| 代码 | 安装尺寸规格 | ||||||||||||||||
| Z1 | 固定螺纹G2A | ||||||||||||||||
| Z2 | 4-14安装孔；安装孔分布圆90；厚16 | ||||||||||||||||
| S | 约定的特殊要求 | ||||||||||||||||
| 代码 | 附加功能 | ||||||||||||||||
| 不注 | 无指示表头 | ||||||||||||||||
| M1 | 模拟指示表头 | ||||||||||||||||
| M2 | 数字显示表头 | ||||||||||||||||
| 代码 | 用户标定量程 | ||||||||||||||||
| HX800 | K1 | 01 | 04 | C11 | Z1 | M1 | 0-15MPa | 选型举例 | |||||||||
